项目背景

由于制作详细图纸的传统方法需要进行人工测量并复制实际现场布局，安装新系统需要的所有改造工作均须参照这些手工制作的图纸进行，这就需要对船舶进行大量的现场测量，测量过程中难以全面掌握，经常需要多次登船，难度大，而船舶舱内空间有限，船舶既有的管道系统和机械系统非常复杂。

在一艘正常运作的船舶中安装一套全新的大型系统需要耗费大量的时间和精力并耗费相当长的设计时间。此外，人工测量方法的弊端还在于图纸上任何一点细微错误，在新系统安装过程中都可能导致较大规模的设计缺陷。传统的单点式的测量设备难以满足现场的测量要求，也无法获取到船体的三维模型。

三维激光扫描技术

三维激光扫描技术又称“实景复制技术”，它是采用非接触式高速激光扫描测量的方法，以阵列式点云的形式获取复杂物体表面的三维空间数据的革命性数据获取技术。根据所采集的高精度三维点云数据，能够精确的进行量测、逆向建模、结构提取、二次设计等多方面应用。它具有非接触、扫描速度快、实时性强、精度高、主动性强、全数字特征等特点。

- 测量范围从0.6米到350米

- 高动态范围(HDR)照片记录 2x/3x/5x

- 测量速率高达每秒976,000点 / 高达每秒200万点 (350 Plus)

- 距离精度达到±1毫米

- 密封设计 – IP54防护等级

三维扫描技术应用于船舶BWTS安装

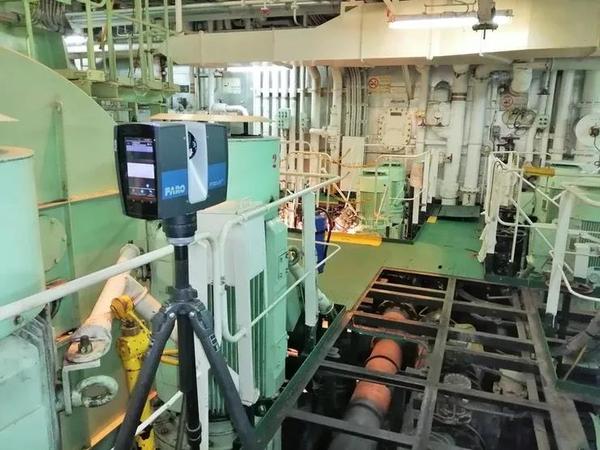

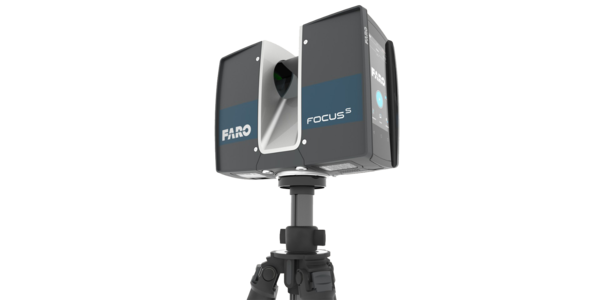

FARO 3D 激光扫描扫描仪只需1-2人即可完成作业，在一小时内可对船舶进行多次扫描，因此相对传统测量方式，3D激光扫描技术节省人力的同时提高了测量效率。3D 激光扫描起着重要作用，有助于工程师对 BWTS 的设计安装。

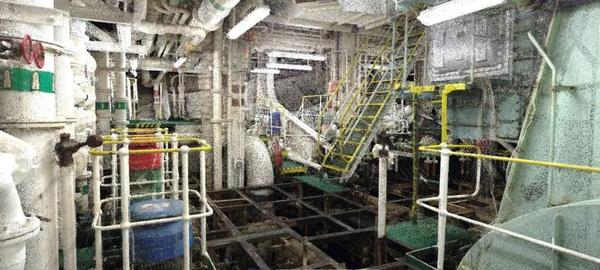

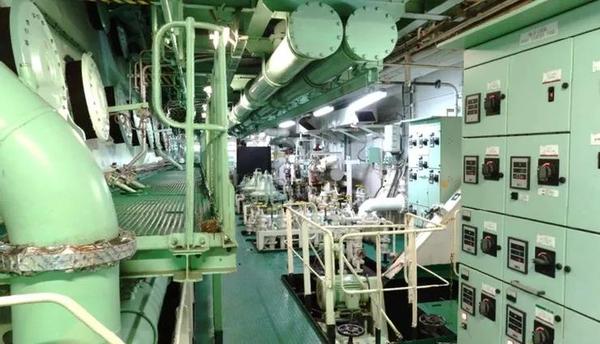

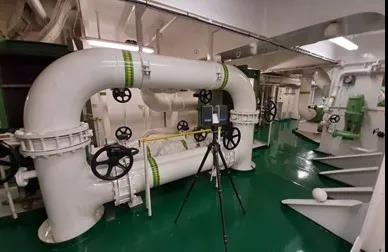

利用三维激光扫描技术可以在船舶运行/或锚地/或港口停靠期间进行扫描，准确获取数据。扫描提供现有管道和结构的精确尺寸和高度细节。使用 3D 激光扫描仪扫描压载管道、发动机室和泵室等所有安装 BWTS必需测量的区域。从不同位置进行扫描可以覆盖所有设备。

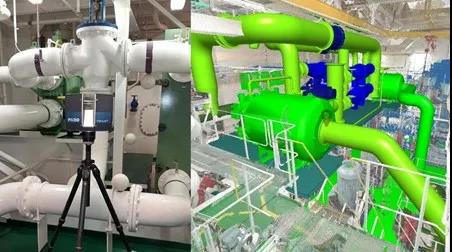

这些扫描数据可以与设计进行比较，以验证所有组件是否安装在正确的位置。如果发现任何错误，将修改设计。这些扫描数据可用于各种目的，例如 BWTS 和洗涤器安装、碰撞检测、船舶结构损坏和风管。带有管道系统的新 BWTS 可以无缝规划并与扫描数据集成。这些扫描数据用于找出与船舶现有系统的冲突以及安装 BWTS 所需的修改。为了决定在船上安装 BWTS 的方式和位置，已经进行了可行性研究或预调查。
